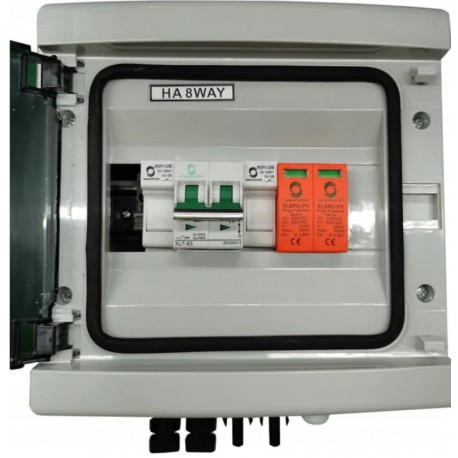

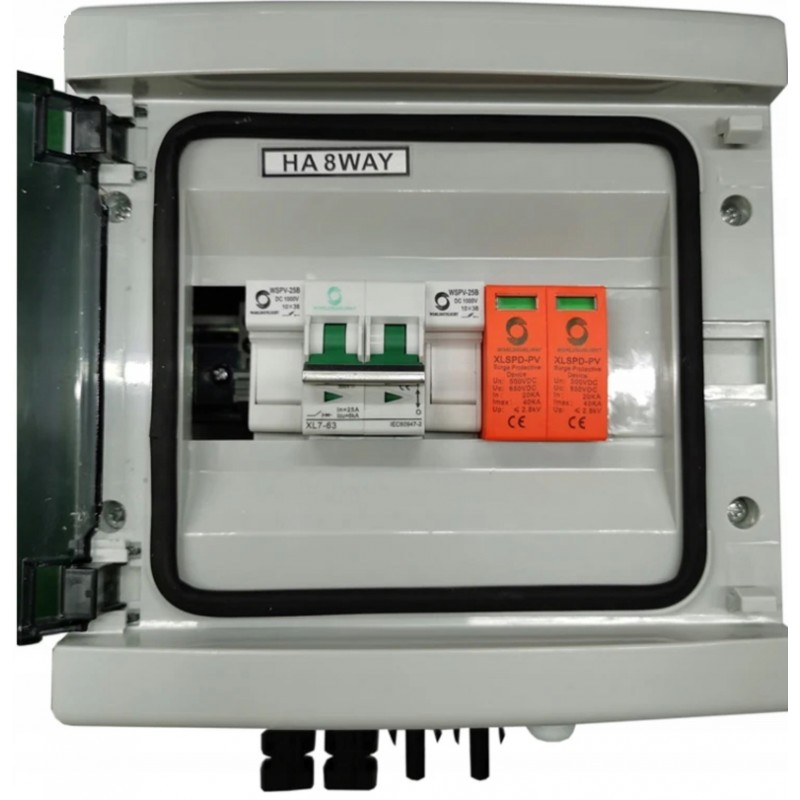

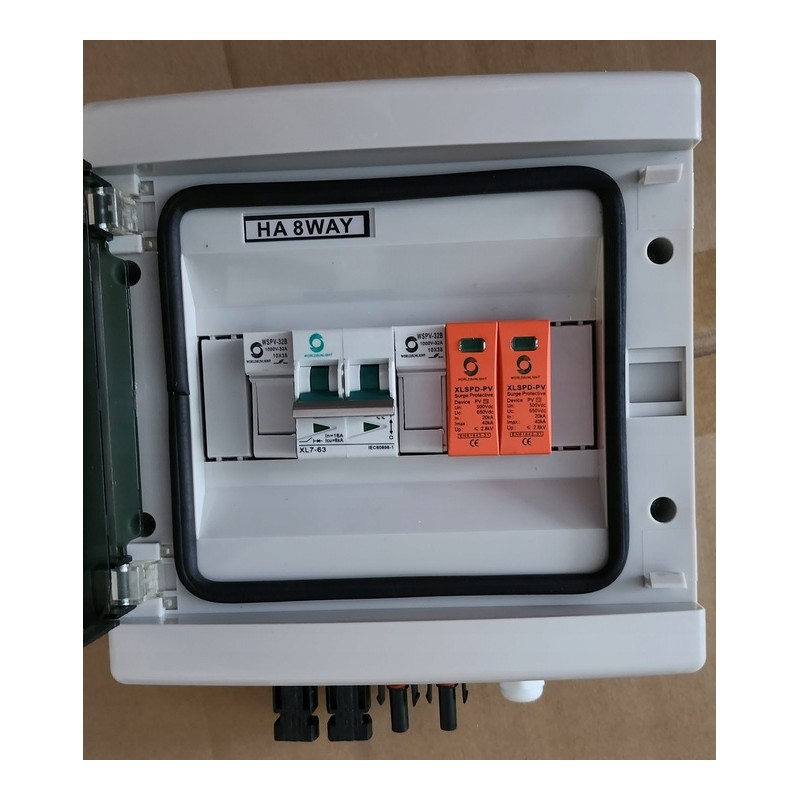

NOWE, nieużywane, hermetyczne natynkowe rozdzielnice zasilania zabezpieczeń DC 500V do fotowoltaiki PV 1 String 16A.

Chroni przed przeciążeniami, przepięciami i zwarciami prądu DC w instalacji fotowoltaicznej. Kompletna i gotowa do zainstalowania.

Do budowy zespołu zabezpieczeń elektrycznych potrzebne będą jeszcze:  rozłącznik główny obrotowy do paneli (hebel) i rozłącznik główny obrotowy do akumulatora (hebel) - jeśli jest w systemie. Są one dostępne na innych naszych aukcjach

Parametry:

• Szczelność obudowy IP65, hermetyczna
• Zabudowane 6 modułów + 2 moduły puste. Szyna TH35
• Wejście / wyjście
• Rozdzielnica okablowana kablami solarnymi 4 mm2 oraz LGY.
• Posiada wyprowadzony dławik kablowy oraz złączki MC4.
• Wymiana uszkodzonych bezpieczników i wkładek SPD bez odłączania urządzeń.

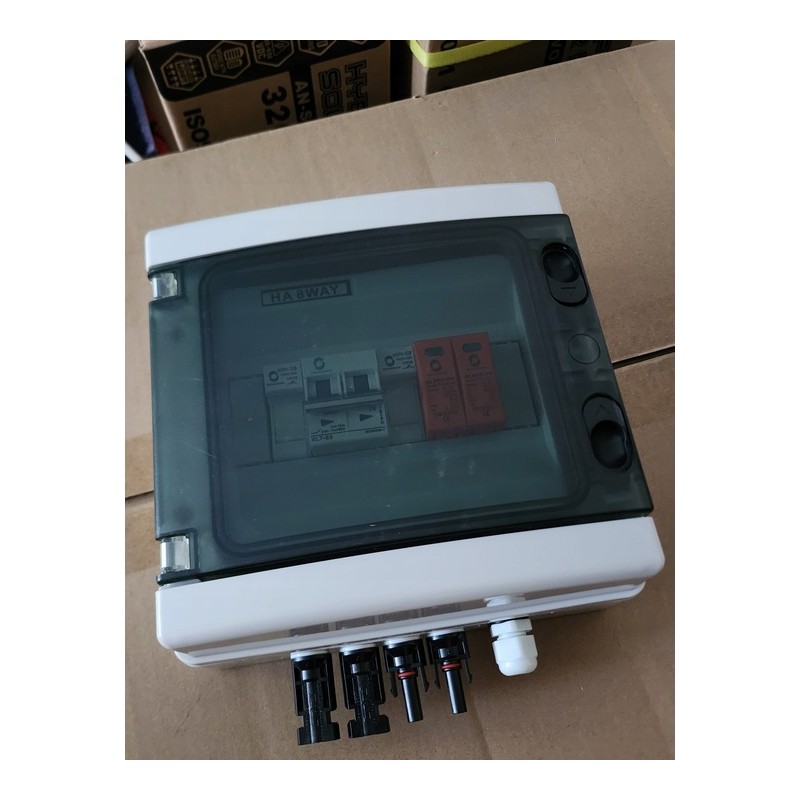

• Dymne drzwiczki, transparentne.

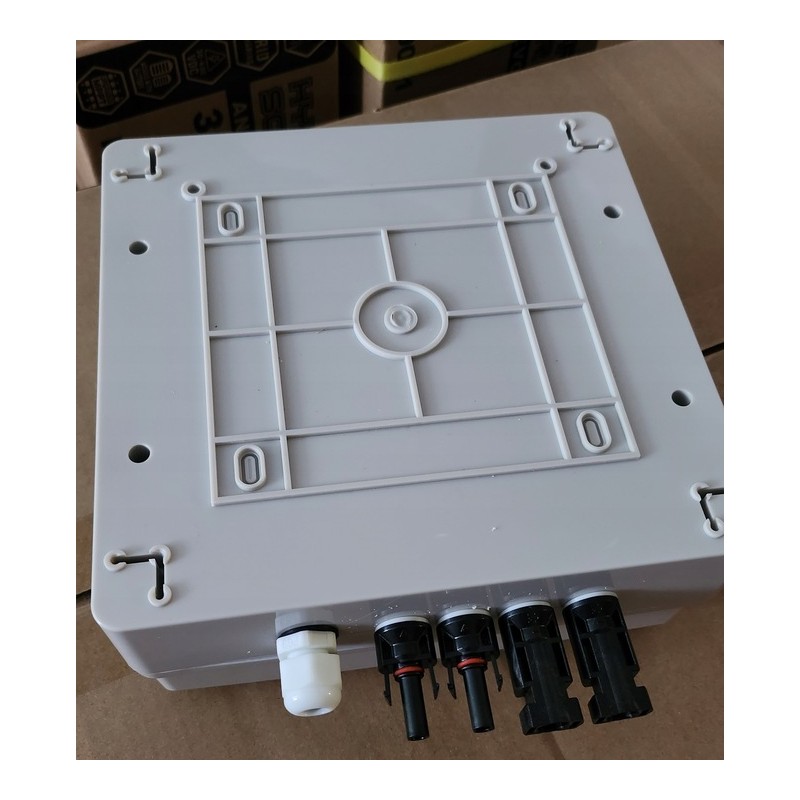

• Wymiary skrzynki: 20x22x10cm, bez przyłączy

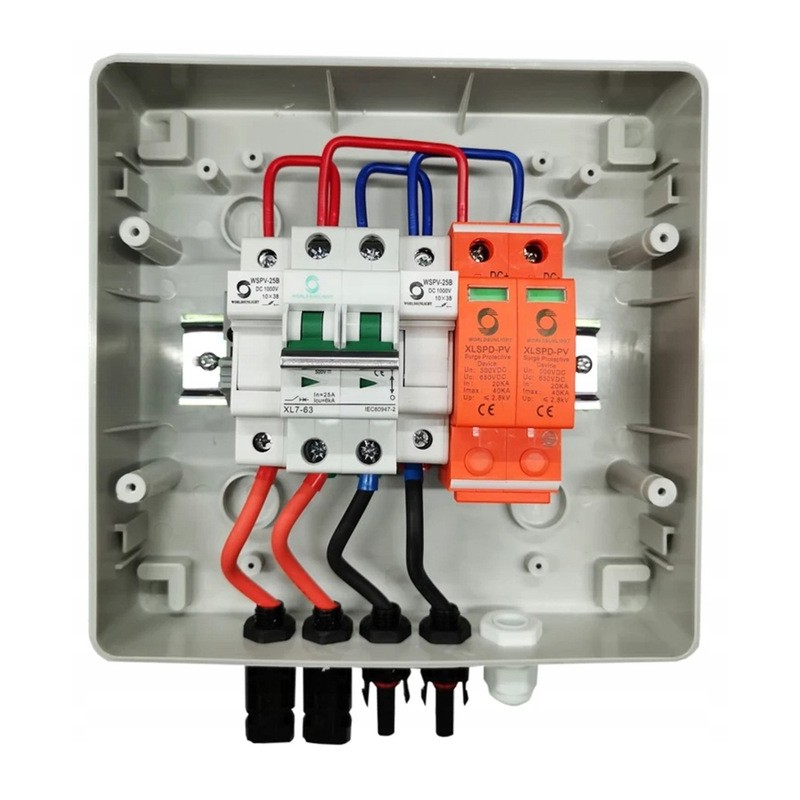

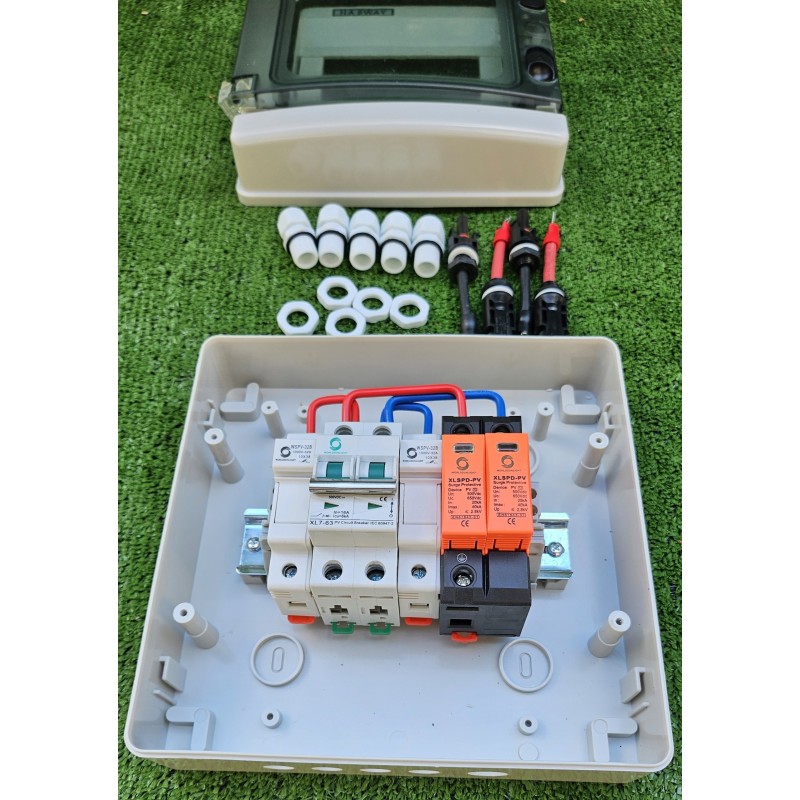

W obudowie:

• 1x ogranicznik przepięć SPD 2P klasy C (T2), 500V DC, 16A
• 1x rozłącznik bezpiecznikowy 2P, 10x38, 1000V DC, wewnątrz dwie wkładki topikowe 16A
• 1x rozłącznik zasilania paneli 2P 16A
• 1x dławik kablowy PG na przewód do 7,5 mm średnicy
• 2x złącze MC4

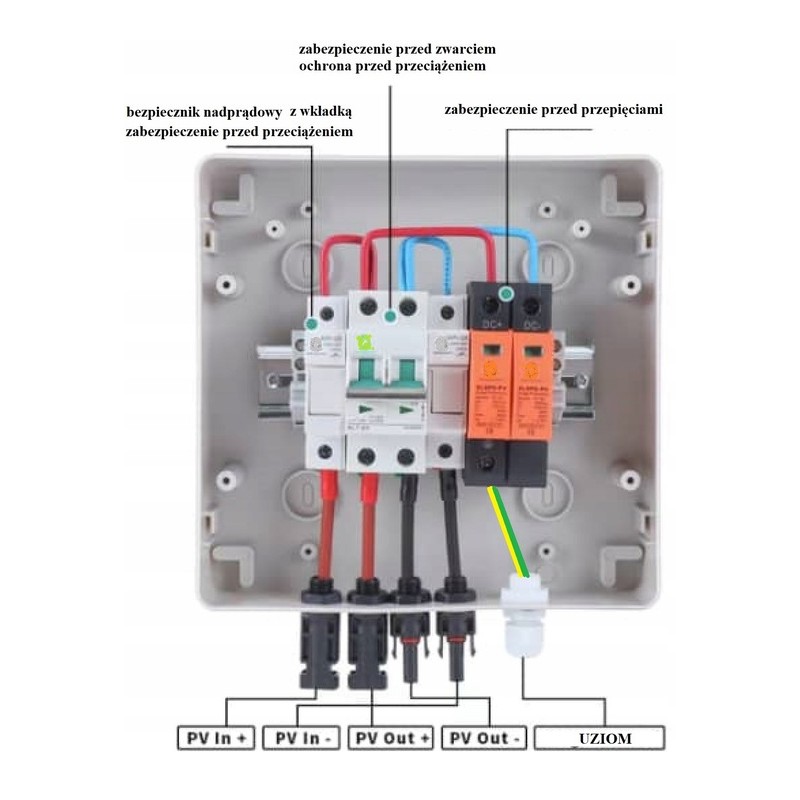

Zdjęcia podłączenia jako ostatni plik
